Les piscines Intex hors-sol sont livrées avec une pompe à cartouche dont le débit et la finesse de filtration atteignent vite leurs limites, surtout au-delà de dix mètres cubes d’eau. Passer à un filtre à sable Intex modifie le circuit hydraulique : les raccords, le sens de circulation de l’eau et le positionnement de la pompe changent. Comprendre le schéma d’installation avant de démonter quoi que ce soit évite les fuites et les erreurs de branchement sur la vanne multivoie.
Différences de circuit hydraulique entre cartouche et sable
Sur une pompe à cartouche Intex, le circuit est simple : l’eau entre par un connecteur mural, traverse la cartouche filtrante à l’intérieur du boîtier, puis repart vers le bassin par un second connecteur. Un seul bloc compact remplit les fonctions d’aspiration, de filtration et de refoulement.
A lire aussi : Meilleur emplacement réservoir d'eau de pluie: astuces pour l'installation
Un filtre à sable sépare ces fonctions. La pompe aspire l’eau du bassin via un tuyau relié au connecteur de sortie (vers la pompe), la pousse sous pression dans la cuve de sable, et l’eau filtrée repart vers le bassin par un second tuyau branché sur le connecteur de retour. Entre les deux, une vanne multivoie à six positions oriente le flux selon l’opération choisie : filtration, lavage, rinçage, circulation, vidange ou arrêt.

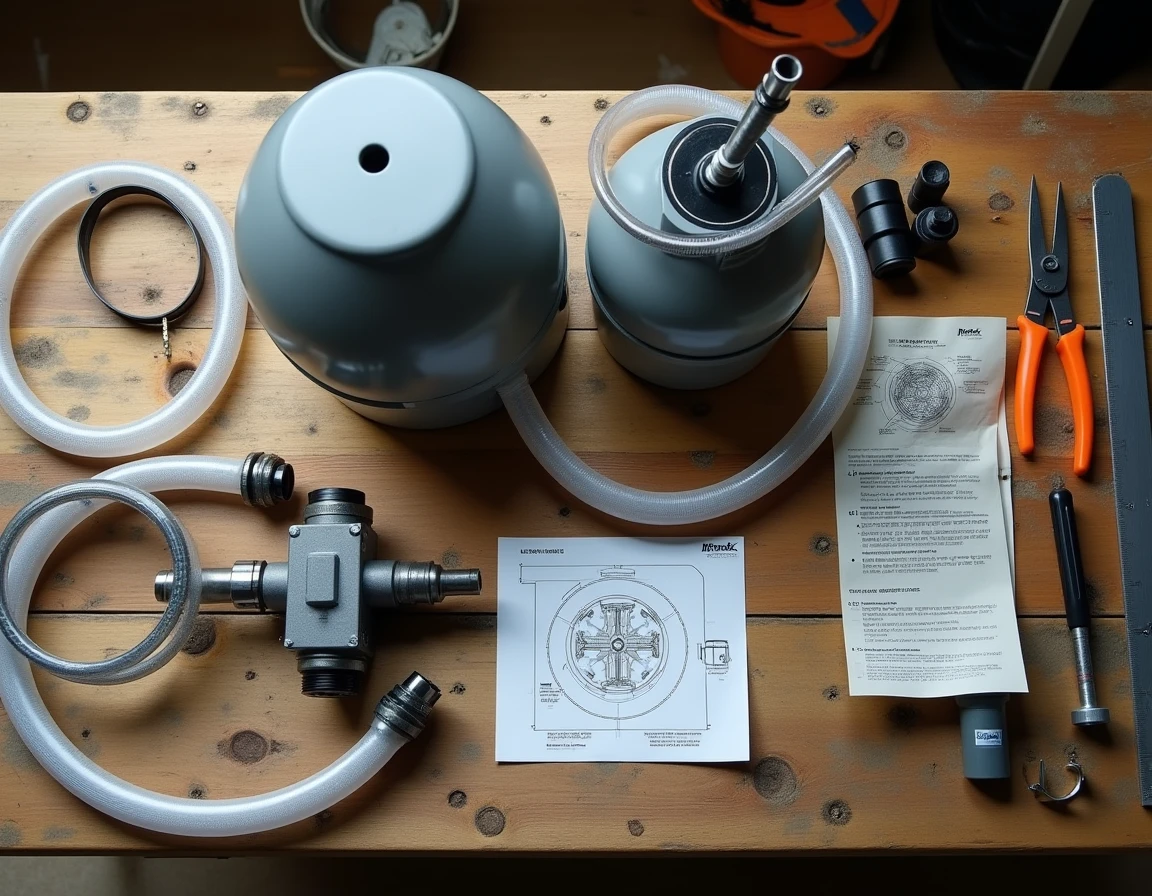

Cette séparation explique pourquoi le remplacement ne se limite pas à un échange de bloc. Le schéma de tuyauterie passe d’un circuit en boucle courte (deux connecteurs muraux vers un seul appareil) à un circuit en boucle longue (deux connecteurs muraux, deux tuyaux distincts, un groupe motopompe et une cuve reliés entre eux).
A découvrir également : Pourquoi choisir une piscine container pour sublimer votre jardin
Schéma de branchement pompe à sable Intex : parcours de l’eau étape par étape
Voici le trajet complet de l’eau une fois le filtre à sable installé, depuis le bassin jusqu’au retour dans la piscine.
- L’eau sort du bassin par le connecteur mural inférieur (repéré « vers la pompe » sur la paroi Intex) et rejoint l’entrée de la pompe via un tuyau de diamètre 32 ou 38 mm selon le modèle

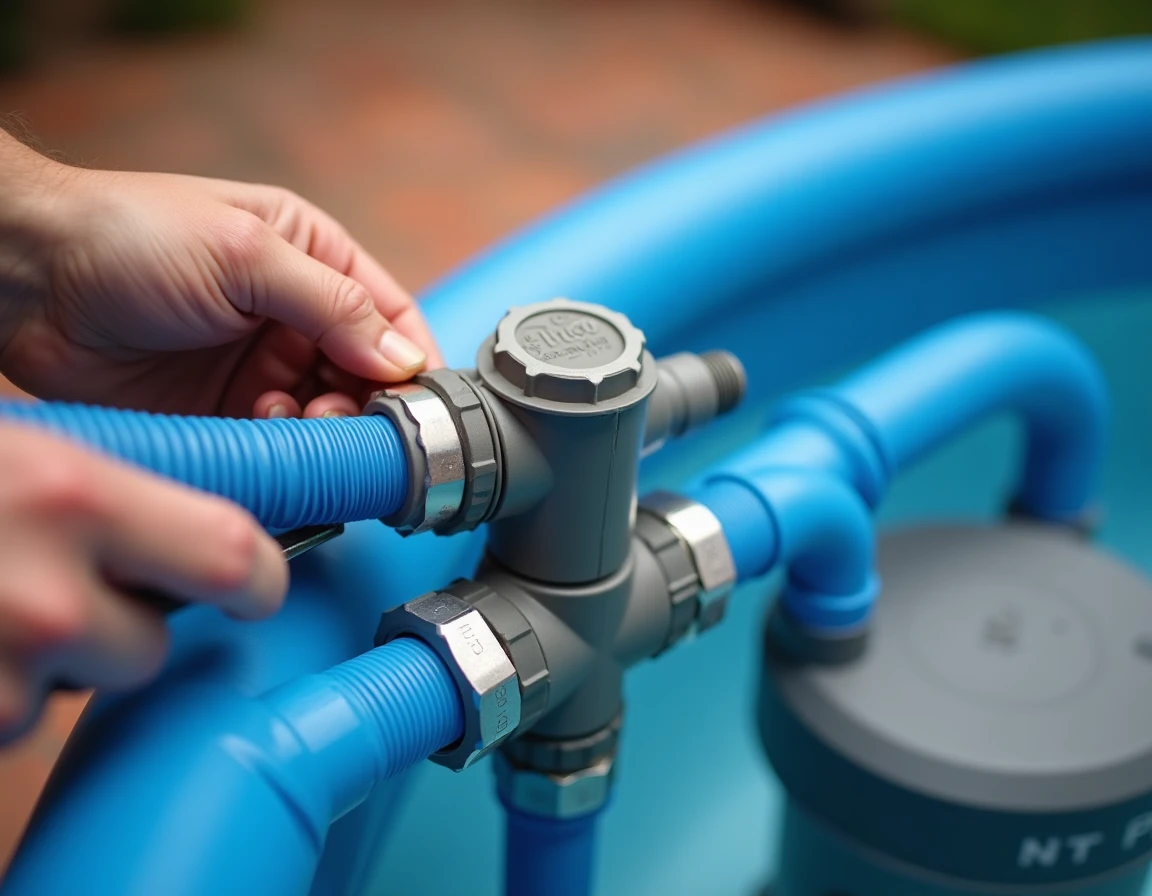

- La pompe pousse l’eau sous pression vers le port « pump » de la vanne multivoie, située sur le dessus de la cuve de sable
- En position « filter », l’eau descend à travers le sable, les impuretés sont retenues, et l’eau filtrée remonte par le tube central (crépine) vers le port « return » de la vanne
- Un tuyau relie ce port « return » au connecteur mural supérieur du bassin (repéré « retour vers la piscine »), et l’eau propre réintègre le bassin
Le point critique du schéma est le sens des connecteurs muraux. Sur les piscines Intex, le connecteur du bas aspire et celui du haut refoule. Inverser les deux branchements empêche la pompe de s’amorcer correctement.
Raccords et diamètre des tuyaux
Les filtres à sable Intex utilisent des tuyaux en 32 mm (modèles jusqu’à 4 m³/h) ou en 38 mm (modèles de 6 à 10 m³/h). Lors du passage cartouche vers sable, vérifiez le diamètre des connecteurs muraux de votre piscine. Les modèles récents acceptent les deux tailles grâce à des adaptateurs fournis, mais les piscines plus anciennes peuvent nécessiter un adaptateur 32/38 vendu séparément.
Positionnement du filtre à sable par rapport au bassin Intex
La distance entre le groupe de filtration et la paroi du bassin influence directement l’amorçage et le débit. Les notices Intex indiquent généralement une distance minimale, mais les guides d’installation récents recommandent de placer la pompe à sable entre 3,5 et 5 mètres du bassin pour les modèles avec un degré de protection IPX4. Cette marge tient compte des zones humides autour des piscines hors-sol et limite les projections directes sur le moteur.
Placez la pompe et la cuve sur une surface plane et stable, légèrement en contrebas du niveau d’eau du bassin. Cette différence de hauteur facilite l’amorçage par gravité. Sur un terrain en pente, calez l’ensemble sur une dalle ou des pavés autobloquants plutôt que directement sur l’herbe, qui se tasse avec le poids de la cuve remplie de sable.
Remplissage de la cuve et choix du média filtrant
Le sable de silice calibré reste le média standard pour les filtres Intex. La granulométrie recommandée par le fabricant se situe autour de 0,45 à 0,85 mm. Remplissez la cuve aux deux tiers environ, jamais à ras bord, pour laisser un espace de brassage lors des contre-lavages.
Des médias alternatifs sont compatibles avec les cuves Intex et modifient les performances de filtration.
- Le verre filtrant offre une finesse de filtration supérieure au sable et se colmate moins vite, ce qui espace les contre-lavages
- La zéolite retient l’ammonium en plus des particules, un avantage dans les bassins très sollicités
- Les balles filtrantes (polysphères) allègent considérablement la cuve et se lavent en machine, mais leur capacité de rétention des fines particules reste inférieure à celle du sable ou du verre
Quel que soit le média choisi, effectuez un premier contre-lavage (position « backwash » de la vanne) pendant deux à trois minutes avant la première mise en filtration. Cette étape évacue les poussières résiduelles et évite de renvoyer de l’eau trouble dans le bassin.
Lecture du manomètre et entretien du filtre à sable Intex
Le manomètre situé sur la vanne multivoie indique la pression dans la cuve. Au démarrage, avec un média propre, notez la pression initiale. Quand l’aiguille dépasse cette valeur de référence d’environ 30 %, un contre-lavage est nécessaire pour décolmater le média.
Un manomètre bloqué à zéro après le démarrage signale un problème d’amorçage ou un joint de vanne mal positionné. Avant de soupçonner la pompe, vérifiez que le couvercle du préfiltre est bien serré et que les tuyaux ne présentent pas de prise d’air au niveau des colliers de serrage.
Fréquence de contre-lavage et remplacement du sable
En pleine saison, un contre-lavage hebdomadaire maintient un débit correct. Le sable de silice se remplace tous les trois à cinq ans selon la fréquence d’utilisation. Le verre filtrant dure plus longtemps grâce à sa surface lisse qui résiste mieux à l’encrassement biologique.
Le passage d’une filtration à cartouche vers un filtre à sable Intex demande de repenser l’ensemble du circuit, du positionnement physique de la cuve jusqu’au choix du média. Un schéma clair du parcours de l’eau, collé à proximité de l’installation, reste le meilleur outil pour identifier rapidement un branchement inversé ou un tuyau mal raccordé lors des manipulations de début de saison.
